台达四泵分合流油电伺服驱动方案为大型注塑机节能降耗 助力客户开拓国际市场

         台达油电伺服驱动器VFD-VJ系列自上市以来即凭借省电、精确、高响应等优势,受到市场极大青睐,在大型注塑机多泵分合流的应用上快速发展。近日,台达成功为某客户的两座大型注塑机提供以油电伺服驱动器VFD-VJ系列为核心的四泵分合流油电伺服驱动方案,充分满足客户应用需求,获得高度认可,并为客户开拓国际市场提供强大的助力支持。

该客户生产的两座大型卧式注塑机,通过四泵分合流的方式来满足生产过程中不同流量和压力的需求。同时,为满足国际市场客户的高端使用需求,针对液压系统,也透过油电伺服系统进行节能,具体需求为:设备系统压175Kgf系统流量900L/min油电伺服驱动器具备分合流功能以实现预塑、开模、顶出等动作同动,同时要求驱动器具备多组PID功能。

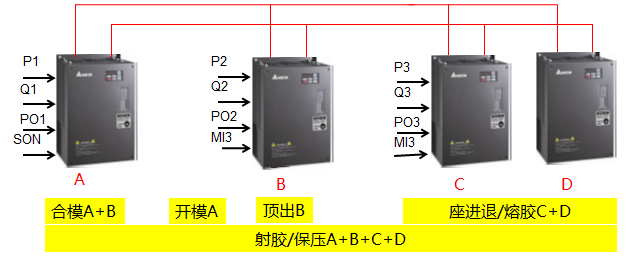

为满足客户需求,台达应用工程师使用4台台达油电伺服驱动器VFD-VJ系列作为每台设备的四泵分合流油电伺服驱动方案,同时搭配客户已有的马达和油泵构成每台设备的四泵分合流系统。通过合流操作,满足注塑机射胶动作大流量需求及保压时的压力精准;通过分流操作,实现开模、托模与熔胶动作的联动。台达油电伺服驱动方案的四泵分合流系统架构图如下:

(注:ABCD分别代表台达油电伺服驱动器VFD-VJ系列与相应的马达、油泵构成的工作站,P1P2P3为上位控制器下达的压力命令,Q1Q2Q3为上位控制器下达的流量命令,PO1PO2PO3分别为压力反馈,SON为使能信号,MI3为分流信号。)

经过现场调试,台达四泵分合流油电伺服驱动方案完全满足客户系统压力、流量、多动作同动等要求,客户提出的泄压速度问题,也通过调整减速时间及流量命令降低斜率参数,得到完美解决,同时提供精确的压力与流量控制,不仅大幅降低能耗,并节省动作时间,缩短整机的工艺周期,提高产量,实现客户利益的最大化。

作为台达四泵分合流油电伺服驱动方案的核心——油电伺服驱动器VFD-VJ系列凭借优异、稳定的性能,成为高端注塑机开拓国际市场的重要推动力,也期望与客户携手,共同为国际市场打造高质量的注塑机产品。

发布时间:2016年04月06日
